날이 갈수록 고도화되는 제조 환경에서 ‘불량 없는 생산’, ‘최대 효율 달성’은 모든 기업의 목표일 것입니다. 이를 위해 다양한 자동화 기술이 도입되고 있으며, 그중에서도 산업용 비전 시스템은 사람의 눈을 대신하여 생산 라인의 핵심적인 역할을 수행합니다.
오늘은 제조 현장의 ‘눈’이라고 불리는 산업용 비전 시스템이 무엇인지, 그리고 이 시스템의 성능을 좌우하는 핵심 부품인 프레임 그래버의 역할과 중요성에 대해 자세히 알아보겠습니다.
1. 산업용 비전 시스템이란 무엇인가?

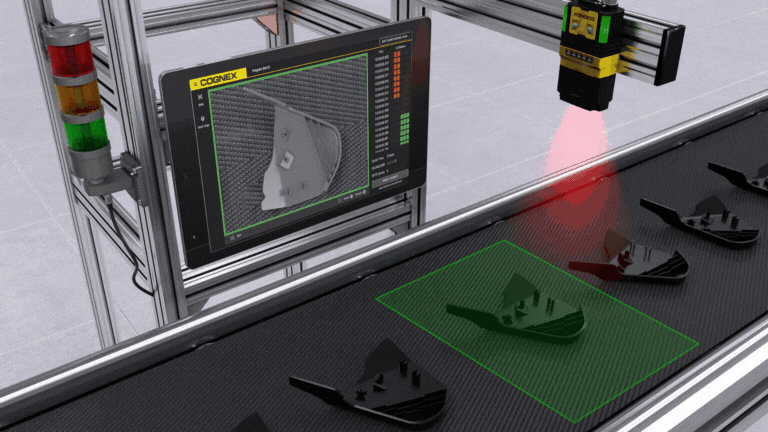

산업용 비전 시스템은 카메라, 렌즈, 조명, 영상 처리 소프트웨어, 그리고 핵심적으로 영상을 획득하는 프레임 그래버 등으로 구성됩니다. 이는 단순히 이미지를 촬영하는 것을 넘어, 획득한 이미지를 분석하여 객체의 특징을 파악하고, 사전에 정의된 기준에 따라 판정(양/불량, 위치, 수량 등)을 내리는 자동화 시스템입니다.
사람의 눈으로는 확인하기 어려운 미세한 결함이나 고속으로 움직이는 제품의 상태를 정확하고 빠르게 판단할 수 있어 현대 제조업에서 필수적인 요소로 자리 잡았습니다.
2. 제조 현장에서 비전 시스템의 주요 역할 및 적용 분야
산업용 비전 시스템은 그 활용 범위가 매우 넓습니다. 주요 적용 분야는 다음과 같습니다.
- 품질 검사: 제품의 외관 흠집, 오염, 조립 상태, 도색 불량 등을 검사하여 불량품을 자동 선별합니다. (가장 대표적인 활용)
- 측정: 제품의 크기, 형태, 위치 등을 정밀하게 측정하여 규격 일치 여부를 확인합니다.
- 위치/정렬 가이드: 로봇 팔이나 다른 자동화 설비가 정확한 위치에서 작업을 수행할 수 있도록 대상을 인식하고 위치 정보를 제공합니다.
- 인식 (OCR/OCV): 제품에 인쇄된 문자, 숫자(OCR), 바코드, QR 코드 등을 읽어 정보를 식별하거나 검증합니다.
- 계수/분류: 생산된 제품의 수량을 파악하거나 종류별로 분류하는 데 사용됩니다.
3. ‘눈’의 성능을 좌우하는 핵심 요소: 프레임 그래버
산업용 비전 시스템에서 카메라는 ‘눈’의 역할을 하지만, 이 눈이 보고 있는 장면을 컴퓨터가 인식하고 처리할 수 있도록 빠르게 전달하는 ‘시신경’과 같은 역할을 하는 것이 바로 프레임 그래버(Frame Grabber) 입니다.
프레임 그래버는 카메라에서 아날로그 또는 디지털 영상 신호를 받아들여 컴퓨터 메모리에 저장하고 영상 처리 소프트웨어로 전달하는 하드웨어 장치입니다. 특히 고속/고해상도 산업용 카메라의 대용량 데이터를 실시간으로 끊김 없이 안정적으로 전송하는 핵심 기능을 수행합니다.
4. 왜 고성능 프레임 그래버가 필요한가?
단순히 영상을 캡처하는 것을 넘어, 제조 자동화 라인에서는 다음과 같은 이유로 고성능 프레임 그래버가 필수적입니다.
- 고속 이미지 획득: 빠른 생산 라인에서 움직이는 제품의 이미지를 순간적으로 정확하게 포착해야 합니다. 고성능 프레임 그래버는 높은 대역폭을 제공하여 대용량 이미지를 빠르게 전송합니다.
- 높은 해상도 지원: 미세한 결함을 검사하거나 정밀한 측정을 위해서는 고해상도 카메라가 필수적이며, 이를 지원하는 프레임 그래버의 성능이 중요합니다.
- 안정적인 데이터 전송: 노이즈나 데이터 손실 없이 이미지를 안정적으로 전송해야 검사 결과의 신뢰성을 확보할 수 있습니다.
- 다중 카메라 지원 및 동기화: 복잡한 검사 공정에서는 여러 대의 카메라를 동시에 사용하며, 프레임 그래버는 이 카메라들을 정확하게 동기화하여 일관된 이미지를 획득할 수 있도록 합니다.
- 트리거 및 외부 장치 연동: 외부 센서 신호(트리거)에 정확하게 반응하여 원하는 시점에 이미지를 획득하고, 검사 결과를 바탕으로 외부 설비(로봇, 분류기 등)를 제어하는 기능도 프레임 그래버를 통해 이루어집니다.
결론적으로, 프레임 그래버는 비전 시스템이 제 역할을 제대로 수행하고, 나아가 생산성 향상, 불량률 감소, 비용 절감 등 제조 목표 달성에 직접적인 영향을 미치는 핵심 부품입니다.
5. 우리 공장에 맞는 비전 시스템 및 프레임 그래버 선택 가이드 (간략)
성공적인 산업용 비전 시스템 구축을 위해서는 어플리케이션의 특성(검사 대상, 속도, 정밀도 등)에 맞는 카메라, 렌즈, 조명 선택은 물론, 데이터를 안정적으로 처리할 수 있는 프레임 그래버 선정 역시 매우 중요합니다.
- 카메라 인터페이스 확인: GigE Vision, Camera Link, USB3 Vision, CoaXPress 등 지원하는 인터페이스와 대역폭을 고려해야 합니다.
- 필요한 채널(카메라 연결 수) 확인: 여러 대의 카메라를 사용할 경우 그에 맞는 채널 수와 성능을 가진 프레임 그래버가 필요합니다.
- 컴퓨터 시스템과의 호환성: 메인보드의 PCIe 슬롯 등 시스템 구성과의 호환성을 고려해야 합니다.
- 소프트웨어 지원: 사용하려는 영상 처리 소프트웨어와의 호환성 및 개발 편의성도 중요합니다.
- 기술 지원: 장비 도입부터 설치, 문제 발생 시 신속한 기술 지원이 가능한 공급 업체를 선택하는 것이 장기적으로 중요합니다.
[결론]
산업용 비전 시스템과 그 핵심 부품인 프레임 그래버는 더 이상 선택이 아닌 필수적인 요소가 되고 있습니다. 정확하고 빠른 ‘눈’을 통해 제조 현장의 효율성을 극대화하고 품질 경쟁력을 확보하는 것이 스마트 팩토리 시대로 나아가는 중요한 발걸음입니다.
저희 [회사 이름]은 귀사의 제조 환경과 요구사항에 가장 적합한 산업용 비전 시스템 및 프레임 그래버 솔루션을 컨설팅하고 제공합니다. 관련하여 궁금한 점이 있으시다면 언제든지 전문가와 상담하시기 바랍니다.
